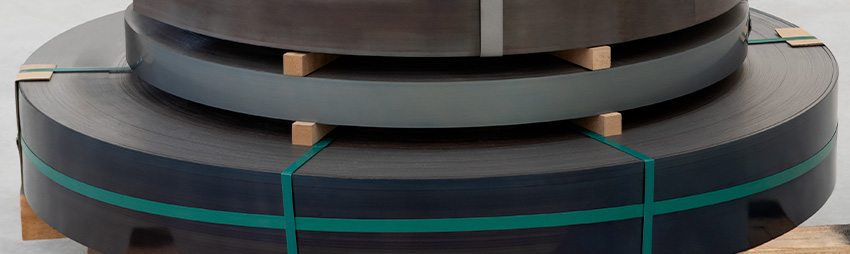

Fleje acero alto contenido en carbono: Templado bainítico

Clasificación simbólica	Clasificación numérica	Norma Europea (EN)
C60S	1.1211	EN 10132
C67S	1.1231	EN 10132
C75S	1.1248	EN 10132

Las características mecánicas no se encuentran especificadas en ninguna norma a fecha de publicación de esta información.

Las propiedades mecánicas deben ser acordadas en el momento de cursar el pedido.

Los valores típicos se encuentran el el rango 900-1400N/mm².

La especificación de resistencia/dureza se encuentra en un rango de 150 N/mm² ó 50 HV, salvo acuerdo comercial expreso.

A modo informativo, se detalla a continuación la siguiente tabla donde se refleja la diferencia entre temple bainítico y temple martensítico.

Clasificación simbólica	Clasificación numérica	Norma Europea (EN)	Composición química
Clasificación simbólica	Clasificación numérica	Norma Europea (EN)	C	Si	Mn	P máx.	S máx.	Cr	V	Ni
C60S	1.1211	EN 10132-4	0,57 – 0,65	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40
C67S	1.1231	EN 10132-4	0,65 – 0,73	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40
C75S	1.1248	EN 10132-4	0,70 – 0,80	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40

TOLERANCIAS EN ESPESOR

Tolerancias de espesor especificado para flejes laminados en frío y flejes en tiras obtenidos de flejes de precisión de ancho de laminación w.

Según Norma EN 10140:2006

Espesor Nominal t		Tolerancias en el espesor s/EN 10140 para anchuras nominales w de
Espesor Nominal t		<125			≥ 125 Y <600
>	≤	A normal	B fino	C preciso	A normal	B fino	C preciso
–	0,10	± 0,008	± 0,006	± 0,004	± 0,010	± 0,008	± 0,005
0,10	0.15	±0,010	± 0,008	± 0,005	± 0,015	± 0,012	± 0,010
0,15	0,25	±0,015	± 0,012	± 0,008	± 0,020	± 0,015	± 0,010
0,25	0.40	± 0,020	± 0,015	± 0,010	± 0,025	± 0,020	± 0,012
0,40	0,60	± 0,025	± 0,020	± 0,012	± 0,030	± 0,025	± 0,015
0,60	1,00	± 0,030	± 0,025	± 0,015	± 0,035	± 0,030	± 0,020
1,00	1.50	± 0,035	± 0,030	± 0,020	± 0,040	± 0,035	± 0,025
1,50	2.50	± 0,045	± 0,035	± 0,025	± 0,050	± 0,040	± 0,030
2,50	4.00	± 0,050	± 0,040	± 0,030	± 0,060	± 0,050	± 0,035
4,00	6.00	± 0,060	± 0,050	± 0,035	± 0,070	± 0,055	± 0,040

Dimensiones en mm.

TOLERANCIAS EN ANCHURA

Tolerancias en anchura para flejes con bordes cizallados		Tolerancias de corte stándar para VINCO¹⁾				Tolerancias en anchura para anchuras nominales según Norma EN 10140 de::
Espesor nominal t		3-15	15-50	50-150	>150	<125		≥ 125 and <250		≥250 and <600
>=	<	3-15	15-50	50-150	>150	A	B	A	B	A	B
0,1	0,4	± 0,075²⁾	± 0,075²⁾	± 0,075²⁾	± 0,10²⁾	± 0,15	± 0,10	± 0,20	± 0,13	± 0,25	± 0,18
0,4	0,7	± 0,085	± 0,09	± 0,10	± 0,12	± 0,15	± 0,10	± 0,20	± 0,13	± 0,25	± 0,18
0,7	1,0	± 0,085³⁾	± 0,09³⁾	± 0,10 ³⁾	± 0,12 ³⁾	± 0,20	± 0,13	± 0,25	± 0,18	± 0,30	± 0,20
1,0	1,5	± 0,10 ⁴⁾	± 0,10 ⁴⁾	± 0,10 ⁴⁾	± 0,15 ⁴⁾	± 0,20	± 0,13	± 0,25	± 0,18	± 0,30	± 0,20
1,5	2,5	on request	± 0,13⁵⁾	± 0,15⁵⁾	± 0,16 ⁵⁾	± 0,25	± 0,18	± 0,30	± 0,20	± 0,35	± 0,20
2,5	2,6	on request	on request	± 0,16	± 0,175	± 0,25	± 0,18	± 0,30	± 0,20	± 0,35	± 0,25
2,6	4,1	on request	on request	± 0,16	± 0,175	± 0,30	± 0,20	± 0,35	± 0,25	± 0,40	± 0,30
4,1	6,1	on request	on request	± 0,16	± 0,175	± 0,35	± 0,25	± 0,40	± 0,30	± 0,45	± 0,35

Dimensiones en mm.

1) Otras tolerancias dimensionales más restringidas bajo acuerdo comercial.

2) Incluido el valor t= 0,4

3) Incluido el valor t= 1

4) Incluido el valor t= 1,5

5) Incluido el valor t= 2,5

TOLERANCIAS EN LONGITUD

Tolerancias en longitud	Tolerancias más restringidas factibles bajo acuerdo comercial	Tolerancia positiva respecto a la longitud nominal según Norma EN 10140 para la
Longitud nominal L		Clase A	Clase B
L ≤ 1000	+ 2	+ 10	+ 6
1000 < L ≤ 2500	+0,002L	+ 0,01 L	+ 6
L > 2500	+0,002L	+ 0,01 L	+ 0,003 L

Dimensiones en mm.

TOLERANCIAS DE FLECHA

Anchura nominal (w)	Tolerancias en el curvado de bordes más restringidas factibles bajo acuerdo comercial		Tolerancias según Norma EN 10140 en el curvado de bordes
	Desviación máxima 1000 mm
	Espesor (t)		Clase A (Normal) (desviación máxima)	Clase B (FS) (Reducida) (desviación máxima)
	t ≤ 1,20 mm	t > 1,20 mm	Clase A (Normal) (desviación máxima)	Clase B (FS) (Reducida) (desviación máxima)
3 ≤ W < 6	2,50	4,00	–	–
6 < W ≤ 10	2,00	3,00	–	–
10 < W ≤ 20	1,00	1,50	5,00	2,00
20 < W < 25	1,00	1,50	5,00	2,00
25 ≤ W < 40	1,00	1,50	3,50	1,50
40 ≤ W < 125	1,00	1,50	2,50	1,25
125 ≤ W ≤ 350	1,00	1,50	2,00	1,00
350 < W < 600	–	–	2,00	1,00

Dimensiones en mm. / El valor absoluto de la tolerancia se puede dividir dentro de dicho rango.

ONDULACIÓN – PLANITUD LONGITUDINAL

La tolerancia de planicidad de los flejes en tiras en la dirección de laminación debe ser de 10 mm como máximo sobre 1000 mm. Cualquier otro requisito sobre la planicidad debe ser objeto de acuerdo al hacer el pedido.

EN 10132-4:2000

Los requisitos relativos a la rugosidad pueden ser acordados en el momento de solicitud de la oferta o de pedido.

Clasificación simbólica	Clasificación numérica	Norma Europea (EN)	Equivalencias internacionales aproximadas
Clasificación simbólica	Clasificación numérica	Norma Europea (EN)	EEUU (AISI)		Japón (JIS)		China (GB)
C60S	1.1211	EN 10132-4
C67S	1.1231	EN 10132-4	1065	A505/506	SUP 10	G4802	70	GB/T 1222
C75S	1.1248	EN 10132-4	1074	A682/684	–	–	–	–

FLEJE TEMPLADO BAINÍTICO: ALTA RESISTENCIA Y DUCTILIDAD

COMPOSICIONES QUÍMICAS Y CARACTERÍSTICAS MECÁNICAS

El fleje de acero templado bainítico se obtiene mediante un tratamiento térmico que consiste en el enfriamiento rápido de la pieza de acero a partir de una temperatura elevada. Para lograr este resultado, el fleje se mantiene a una temperatura intermedia durante un tiempo determinado formando una estructura bainítica. La principal característica del fleje templado bainítico es la ductilidad, de tal manera que el material puede llegar a deformarse sin romperse. Además, este tipo de flejes presentan una elevada dureza y resistencia mecánica.

Entre las opciones que tenemos disponibles en VINCO para los flejes de acero templado bainítico están las siguientes composiciones químicas: C60S con un 0,57-0,65% de carbono sometido a temple y una buena resistencia mecánica; C67S que contiene un 0,65-073% de carbono sometido a temple y que presenta una alta resistencia y dureza; C75S compuesto por un 0,70-0,80% de carbono y acero sometido a temple. Este último se caracteriza por contar con una buena combinación de resistencia y flexibilidad.

En el apartado de “Características mecánicas” de la ficha de producto puedes consultar la diferencia entre el temple bainítico y el temple martensítico según el espesor y la resistencia del material. Las propiedades mecánicas de este tipo de fleje se acuerdan en el momento del pedido. Ponte en contacto con nuestro equipo de expertos para que te puedan asesorar según tus necesidades en el teléfono de contacto (+34) 94 412 33 99 o mándanos un email a info@vinco.es.

ACABADOS Y TOLERANCIAS PARA EL FLEJE TEMPLADO BAINÍTICO

Los flejes de acero con alto contenido en carbono como el temple banítico cuentan con unos acabados sujetos a la Norma EN 10132-4:2000 que aplica a los flejes laminados en frío para un tratamiento térmico. El acabado superficial o rugosidad del fleje, se determina en el momento del pedido según tus necesidades.

Las tolerancias para este tipo de flejes están detalladas en la ficha de producto y se dividen en: tolerancias en espesor, tolerancias en anchura, tolerancias en longitud y tolerancias de flecha que hacen referencia al arqueo de las tiras del fleje. Además, también se detalla la tolerancia de planicidad para los flejes en tiras.

En VINCO contamos con las certificaciones ISO 9001:2015 e ISO 14001:2015 relativas al corte y comercialización de los flejes de acero. Esto refleja que trabajamos bajo unos estándares de calidad en todo el proceso de entrega atendiendo siempre las necesidades de nuestros clientes.
