Aço alto teor carbono: Temperado bainítico

Classificação simbólica	Classificação numérica	Norma Europeia (EN)
C60S	1.1211	EN 10132
C67S	1.1231	EN 10132
C75S	1.1248	EN 10132

As características mecânicas não se encontram especificadas em qualquer norma à data da publicação desta informação.
As propriedades mecânicas devem ser acordadas no momento de efetuar o pedido.
Os valores típicos situam-se no intervalo 900-1400 N/mm².
A especificação de resistência/dureza situa-se num intervalo de 150 N/mm² ou 50 HV, salvo acordo comercial expresso.

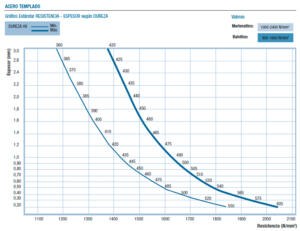

Para efeitos informativos, apresentamos a seguinte tabela onde está refletida a diferença entre têmpera bainítica e têmpera martensítica.

Classificação simbólica	Classificação numérica	Norma Europeia (EN)	Composição química
Classificação simbólica	Classificação numérica	Norma Europeia (EN)	C	Si	Mn	P máx.	S máx.	Cr	V	Ni
C60S	1.1211	EN 10132-4	0,57 – 0,65	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40
C67S	1.1231	EN 10132-4	0,65 – 0,73	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40
C75S	1.1248	EN 10132-4	0,70 – 0,80	0,15 – 0,35	0,60 – 0,90	0,025	0,025	máx. 0,40	–	máx. 0,40

TOLERÂNCIAS DE ESPESSURA

A) Tolerancias de espesor especificado para flejes laminados en frío y flejes en tiras obtenidos de flejes de precisión de ancho de laminación w.

Conforma a Norma EN 10140:2006

Espessura Nominal t		Tolerâncias de espessura conforme EN 10140 para larguras nominais W de
Espessura Nominal t		<125			≥ 125 Y <600
>	≤	A normal	B fina	C precisa	A normal	B fina	C precisa
–	0,10	± 0,008	± 0,006	± 0,004	± 0,010	± 0,008	± 0,005
0,10	0.15	±0,010	± 0,008	± 0,005	± 0,015	± 0,012	± 0,010
0,15	0,25	±0,015	± 0,012	± 0,008	± 0,020	± 0,015	± 0,010
0,25	0.40	± 0,020	± 0,015	± 0,010	± 0,025	± 0,020	± 0,012
0,40	0,60	± 0,025	± 0,020	± 0,012	± 0,030	± 0,025	± 0,015
0,60	1,00	± 0,030	± 0,025	± 0,015	± 0,035	± 0,030	± 0,020
1,00	1.50	± 0,035	± 0,030	± 0,020	± 0,040	± 0,035	± 0,025
1,50	2.50	± 0,045	± 0,035	± 0,025	± 0,050	± 0,040	± 0,030
2,50	4.00	± 0,050	± 0,040	± 0,030	± 0,060	± 0,050	± 0,035
4,00	6.00	± 0,060	± 0,050	± 0,035	± 0,070	± 0,055	± 0,040

Medidas em mm.

TOLERÂNCIAS DE LARGURA

Tolerâncias de largura para fitas com extremidades cortadas		Tolerancias de corte stándar para VINCO¹⁾				Tolerâncias de largura para larguras nominais conforme a Norma EN 10140 de:
Espessura nominal t		3-15	15-50	50-150	>150	<125		≥ 125 and <250		≥250 and <600
>=	<	3-15	15-50	50-150	>150	A	B	A	B	A	B
0,1	0,4	± 0,075²⁾	± 0,075²⁾	± 0,075²⁾	± 0,10²⁾	± 0,15	± 0,10	± 0,20	± 0,13	± 0,25	± 0,18
0,4	0,7	± 0,085	± 0,09	± 0,10	± 0,12	± 0,15	± 0,10	± 0,20	± 0,13	± 0,25	± 0,18
0,7	1,0	± 0,085³⁾	± 0,09³⁾	± 0,10 ³⁾	± 0,12 ³⁾	± 0,20	± 0,13	± 0,25	± 0,18	± 0,30	± 0,20
1,0	1,5	± 0,10 ⁴⁾	± 0,10 ⁴⁾	± 0,10 ⁴⁾	± 0,15 ⁴⁾	± 0,20	± 0,13	± 0,25	± 0,18	± 0,30	± 0,20
1,5	2,5	sob acordo comercial	± 0,13⁵⁾	± 0,15⁵⁾	± 0,16 ⁵⁾	± 0,25	± 0,18	± 0,30	± 0,20	± 0,35	± 0,20
2,5	2,6	sob acordo comercial	sob acordo comercial	± 0,16	± 0,175	± 0,25	± 0,18	± 0,30	± 0,20	± 0,35	± 0,25
2,6	4,1	sob acordo comercial	sob acordo comercial	± 0,16	± 0,175	± 0,30	± 0,20	± 0,35	± 0,25	± 0,40	± 0,30
4,1	6,1	sob acordo comercial	sob acordo comercial	± 0,16	± 0,175	± 0,35	± 0,25	± 0,40	± 0,30	± 0,45	± 0,35

Medidas em mm.

1) Outras tolerâncias dimensionais mais restringidas são exequíveis sob acordo comercial.

2) Incluido el valor t= 0,4

3) Incluido el valor t= 1

4) Incluido el valor t= 1,5

5) Incluido el valor t= 2,5

TOLERÂNCIAS DE COMPRIMENTO

Tolerâncias de comprimento	Tolerâncias mais restringidas, exequíveis sob acordo comercial	Tolerância positiva relativamente ao comprimento nominal conforme a Norma EN 10140 para o
Comprimento nominal L		Classe A	Classe B
L ≤ 1000	+ 2	+ 10	+ 6
1000 < L ≤ 2500	+0,002L	+ 0,01 L	+ 6
L > 2500	+0,002L	+ 0,01 L	+ 0,003 L

Medidas em mm.

TOLERÂNCIAS DE FLEXÃO

Largura nominal (W)	Tolerâncias na curvatura das extremidades mais restringidas, exequíveis sob acordo comercial		Tolerâncias conforme a Norma EN 10140 na curvatura das extremidades
	Desvio máximo 1000 mm
	Espessura (t)		Classe A (Normal) (desvio máximo)	Classe B (FS) (Reduzida) (desvio máximo)


	t ≤ 1,20 mm	t > 1,20 mm
3 ≤ W < 6	2,50	4,00	–	–
6 < W ≤ 10	2,00	3,00	–	–
10 < W ≤ 20	1,00	1,50	5,00	2,00
20 < W < 25	1,00	1,50	5,00	2,00
25 ≤ W < 40	1,00	1,50	3,50	1,50
40 ≤ W < 125	1,00	1,50	2,50	1,25
125 ≤ W ≤ 350	1,00	1,50	2,00	1,00
350 < W < 600	–	–	2,00	1,00

Medidas em mm.

O valor absoluto da tolerância pode ser dividido dentro desse intervalo.

ONDULAÇÃO / NIVELAMENTO LONGITUDINAL

A tolerância de nivelamento das fitas em tiras na direção de laminação deve ser de 10 mm sobre 1000 mm, no máximo. Qualquer outro requisito sobre o nivelamento deve ser objeto de acordo ao efetuar o pedido.

EN 10132-4:2000

Os requisitos relativos à rugosidade podem ser acordados no momento da solicitação da oferta ou do pedido.

Classificação simbólica	Classificação numérica	Norma Europeia (EN)	Equivalências internacionais aproximadas
Classificação simbólica	Classificação numérica	Norma Europeia (EN)	EUA (AISI)		Japão (JIS)		China (GB)
C60S	1.1211	EN 10132-4
C67S	1.1231	EN 10132-4	1065	A505/506	SUP 10	G4802	70	GB/T 1222
C75S	1.1248	EN 10132-4	1074	A682/684	–	–	–	–

TIRA BAINÍTICA ENDURECIDA: ELEVADA RESISTÊNCIA E DUCTILIDADE

COMPOSIÇÕES QUÍMICAS E CARACTERÍSTICAS MECÂNICAS

A tira de aço bainítico endurecido é obtida através de um tratamento térmico que consiste no arrefecimento rápido da peça de aço a partir de uma temperatura elevada. Para obter este resultado, a tira é mantida a uma temperatura intermédia durante um certo tempo, formando uma estrutura bainítica. A principal caraterística da tira de aço temperado bainítico é a ductilidade, de modo que o material pode ser deformado sem quebrar. Além disso, este tipo de tira tem uma elevada dureza e resistência mecânica.

Entre as opções disponíveis na VINCO para fitas de aço bainítico endurecido estão as seguintes composições químicas: C60S com 0,57-0,65% de carbono temperado e boa resistência mecânica; C67S contendo 0,65-073% de carbono temperado com alta resistência e tenacidade; C75S consistindo em 0,70-0,80% de carbono e aço temperado. Este último caracteriza-se por uma boa combinação de resistência e flexibilidade.

Na secção “Caraterísticas mecânicas” da ficha de produto, pode consultar a diferença entre o endurecimento bainítico e o endurecimento martensítico em função da espessura e da resistência do material. As propriedades mecânicas deste tipo de fita são acordadas no momento da encomenda. Contacte a nossa equipa de especialistas para que o possam aconselhar de acordo com as suas necessidades através do número de telefone de contacto (+34) 94 412 33 99 ou envie-nos um e-mail para info@vinco.es.

ACABAMENTOS E TOLERÂNCIAS PARA BANDAS BAINÍTICAS ENDURECIDAS

As bandas de aço com elevado teor de carbono, tais como o endurecimento banítico, têm acabamentos sujeitos à norma EN 10132-4:2000, que se aplica a bandas laminadas a frio para tratamento térmico. O acabamento ou rugosidade da superfície da tira é determinado no momento da encomenda, de acordo com as suas necessidades.

As tolerâncias para este tipo de cintas são pormenorizadas na ficha de produto e dividem-se em: tolerâncias de espessura, tolerâncias de largura, tolerâncias de comprimento e tolerâncias de flecha que se referem ao arqueamento das tiras da cinta. Além disso, a tolerância de planeza das tiras também é pormenorizada.

A VINCO possui as certificações ISO 9001:2015 e ISO 14001:2015 para o corte e comercialização de fitas de aço. Isto reflecte que trabalhamos sob padrões de qualidade durante todo o processo de entrega, satisfazendo sempre as necessidades dos nossos clientes.
