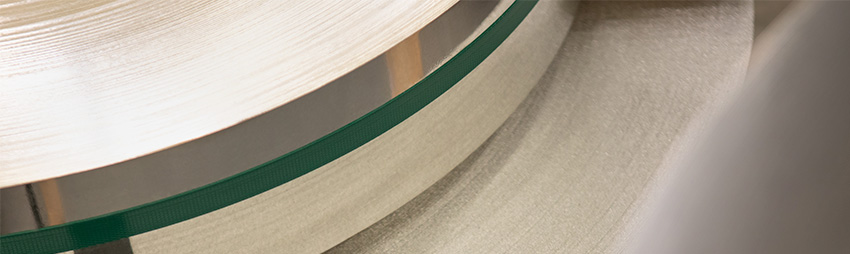

Fita de alpaca

PROPRIEDADES MECÂNICAS FITA DE ALPACA EN 1652 / EN 1654

Designazioni			Resistenza alla trazione Rm		Limite convenzionale di elasticità di 0.2% Rp_0,2	Allungamento 1)		Durezza HV
Designazioni			N/mm²		N/mm²	A₅₀mm		min.	max.
Materiale		Stato metallurgico	min.	max.		per spessori fino a 2.5 mm (incluso) %	per spessori superiori a 2.5 mm %
Simbolica	Numerica	Stato metallurgico	min.	max.		min.	min.
CuNi12Zn24	CW403J	R360	360	430	(max. 230)	35	45	–	–
		H080	–	–	–	–	–	80	110

		R430	430	510	(min. 230)	8	15	–	–
		H110	–	–	–	–	–	110	150

		R490	490	580	(min. 400)	5	8	–	–
		H150	–	–	–	–	–	150	180
						–	–
		R550	550	640	(min. 480)	–	3	–	–
		H170	–	–	–	–	–	170	200
						–	–
		R620	620	710	(min. 580)	–	2	–	–
		H190	–	–	–	–	–	190	220
CuNi18Zn20	CW409J	R380	380	450	(max. 250)	27	37	–	–
		H085	–	–	–	–	–	85	115

		R450	450	520	(min. 250)	9	18	–	–
		H115	–	–	–	–	–	115	160

		R500	500	590	(min. 410)	3	5	–	–
		H160	–	–	–	–	–	160	190

		R580	580	670	(min. 510)	–	2	–	–
		H180	–	–	–	–	–	180	210

		R640	640	730	(min. 600)	–	–	–	–
		H200	–	–	–	–	–	200	230
CuNi18Zn27	CW410J	R390	390	470	(max. 280)	30	40	–	–
		H090	–	–	–	–	–	90	120

		R470	470	540	(min. 280)	11	20	–	–
		H120	–	–	–	–	–	120	170

		R540	540	630	(min. 450)	3	5	–	–
		H170	–	–	–	–	–	170	200

		R600	600	700	(min. 550)	–	2	–	–
		H190	–	–	–	–	–	190	220

		R700	700	800	(min. 660)	–	–	–	–
		H220	–	–	–	–	–	220	250

NOTA – Os valores entre parêntesis não são requisitos da norma e são fornecidos apenas a título informativo.
1) Os valores apresentados são orientativos e baseiam-se nas normas EN 1652 e EN 1654

Designação			Composição química em % (mm)
Simbólica	Numérica	EN	Cu mín.	Cu máx.	Fe máx.	Mn máx.	Ni mín.	Ni máx.	Pb máx.	Sn máx.	Zn mín.	Outros total máx.
CuNi12Zn24	CW403J	EN 1654/ EN 1652	63,0	66,0	0,3	0,5	11,0	13,0	0,03	0,0	Restante	0,2
CuNi18Zn20	CW409J	EN 1654/ EN 1652	60,0	63,0	0,3	0,5	17,0	19,0	0,03	0,03	Restante	0,2
CuNi18Zn27	CW410J	EN 1654/ EN 1652	53,0	56,0	0,3	0,5	17,0	19,0	0,03	0,03	Restante	0,2

NOTA / EN 1652 e EN 13599: A soma dos outros elementos exceto o Cu é definida como a soma dos coeficientes para Ag, As, Bi, Cd, Co, Cr, Fe, Mn, Ni, O, P, Pb, S, Sb, Se, Si, Sn, T’e Zn, exceto para cada elemento para o qual o valor é dado individualmente.

TOLERÂNCIAS DE ESPESSURA EN 13599 / EN 1652

Espessura nominal		Tolerância de espessura para larguras nominais conforme EN 13599 / EN 1652
>	≤	10 < E ≤ 200		200 < E ≤ 350	350 < E ≤ 700	700 < E ≤ 1000	1000 < E ≤ 1250
>	≤	normal (classe A)	especial (classe B)	200 < E ≤ 350	350 < E ≤ 700	700 < E ≤ 1000	1000 < E ≤ 1250
0,05¹⁾	0,1	± 10% ²⁾	–	–	–	–	–
0,1	0,2	± 0,010	± 0,007	± 0,015	–	–	–
0,2	0,3	± 0,015	± 0,010	± 0,020	± 0,03	± 0,04	–
0,3	0,4	± 0,018	± 0,012	± 0,022	± 0,04	± 0,05	± 0,07
0,4	0,5	± 0,020	± 0,015	± 0,025	± 0,05	± 0,06	± 0,08
0,5	0,8	± 0,025	± 0,018	± 0,030	± 0,06	± 0,07	± 0,09
0,8	1,2	± 0,030	± 0,022	± 0,040	± 0,07	± 0,09	± 0,10
1,2	1,8	± 0,035	± 0,028	± 0,06	± 0,08	± 0,10	± 0,11
1,8	2,5	± 0,045	± 0,035	± 0,07	± 0,09	± 0,11	± 0,13
2,5	3,2	± 0,055	± 0,040	± 0,08	± 0,10	± 0,13	± 0,17
3,2	4,0	–	–	± 0,10	± 0,12	± 0,15	± 0,20
4,0	5,0	–	–	± 0,12	± 0,14	± 0,17	± 0,23
5,0	6,0	–	–	± 0,14	± 0,16	± 0,20	± 0,26

Medidas em mm.
1) Incluindo o valor 0,05.
2) ± 10% da espessura nominal

TOLERÂNCIA DE ESPESSURA

EN 13148. A espessura da fita estanhada deve cumprir a combinação adequada de tolerâncias para a espessura da fita (tabela anterior) e o intervalo de espessuras dos revestimentos pedidos, para ambas as faces.

EN 14436. A espessura da fita antes do estanhado deve estar conforme às tolerâncias aproximadas indicadas na tabela anterior. A tolerância para a espessura da fita estanhada deve ter em conta as espessuras mínima e máxima do revestimento.

TOLERÂNCIAS DE LARGURA DAS FITAS

Espessura nominal t		Tolerancias de corte stándar para VINCO²⁾				Tolerâncias de espessura para larguras nominais conforme EN 13599 / EN 1654
<	≤	3-15	15-50	50-150	>150	até 50 (inclusive)	superior a 50 até 100 (inclusive)	superior a 100 até 200 (inclusive)	superior a 200 até 350 (inclusive)	superior a 350 até 500 (inclusive)	superior a 500 até 700 (inclusive)	superior a 700 até 1250 (inclusive)
<	≤	3-15	15-50	50-150	>150	até 50 (inclusive)	superior a 50 até 100 (inclusive)	superior a 100 até 200 (inclusive)	superior a 200 até 350 (inclusive)	superior a 350 até 500 (inclusive)	superior a 500 até 700 (inclusive)	superior a 700 até 1250 (inclusive)
0,05	0,1	–	–	–	–	0;+0,2¹⁾	–	–	–	–	–	–
0,1	0,2	0;+0,15³⁾	0;+0,15³⁾	0;+0,15³⁾	0;+0,2³⁾	0;+0,2	0;+0,3	0;+0,4	0;+0,6	0;+1,0	0;+1,5	0;+2,0
0,2	0,4	0;+0,15	0;+0,15	0;+0,15	0;+0,2	0;+0,2	0;+0,3	0;+0,4	0;+0,6	0;+1,0	0;+1,5	0;+2,0
0,4	1	0;+0,17	0;+0,18	0;+0,2	0;+0,24	0;+0,2	0;+0,3	0;+0,4	0;+0,6	0;+1,0	0;+1,5	0;+2,0
1	1,5	0;+0,2	0;+0,2	0;+0,2	0;+0,3	0;+0,3	0;+0,4	0;+0,5	0;+1,0	0;+1,2	0;+1,5	0;+2,0
1,5	2	sob acordo comercial	0;+0,26	0;+0,3	0;+0,32	0;+0,3	0;+0,4	0;+0,5	0;+1,0	0;+1,2	0;+1,5	0;+2,0
2	2,5	sob acordo comercial	0;+0,26	0;+0,3	0;+0,32	0;+0,5	0;+0,6	0;+0,7	0;+1,2	0;+1,5	0;+2,0	0;+2,5
2,5	3	sob acordo comercial	sob acordo comercial	0;+0,32	0;+0,35	0;+1,0	0;+1,1	0;+1,2	0;+1,5	0;+2,0	0;+2,5	0;+3,0
3	5	sob acordo comercial	sob acordo comercial	0;+0,32	0;+0,35	0;+2,0	0;+2,3	0;+2,5	0;+3,0	0;+4,0	0;+5,0	0;+6,0

Medidas em mm.

1) Incluindo o valor 0,05.

TOLERÂNCIAS DE COMPRIMENTO 13599

Tolerância de comprimento das chapas grossas, chapas finas e fitas cortadas em tiras de até 5000 mm.

Comprimento	Espessura nominal	Tolerância de comprimento
Na condição de laminação (M)	até 25 (inclusive)	±50
Comprimento fixo (F)	superior a 5 (inclusive)	0; +10
Comprimento fixo (F)	superior a 5 até 10 (inclusive)	0; +15

Medidas em mm.

TOLERÂNCIAS DE FLEXÃO

Largura nominal (W)	Tolerâncias de curvatura das extremidades sob acordo comercial		Tolerâncias conforme a Norma EN 13599 na curvatura das extremidades
	Desvio máximo 1000 mm Espessura (t)		Desvio máximo 1000 mm Espessura (t)


	t ≤ 1,20 mm	t > 1,20 mm	t ≤ 0,5 mm	0,5 < t ≤ 1,20 mm	1,20 < t ≤ 2,50 mm	2,50 < t ≤ 3,20 mm	3,20 < t ≤ 5,00 mm
3 ≤ W < 6	2,50	4,00	–	–	–	–	–
6 < W ≤ 10	2,00	3,00	–	–	–	–	–
10 < W ≤ 15	1,00	1,50	7,00 ¹⁾	10,00	–	–	–
15 < W ≤ 20	1,00	1,50	4,00	6,00	8,00	–	–
20 < W ≤ 30	0,50	1,00	4,00	6,00	8,00	–	–
30 < W ≤ 50	0,50	1,00	3,00	4,00	6,00	7,00	*sob acordo comercial
50 < W ≤ 350	0,50	1,00	2,00	3,00	4,00	5,00
350 < W ≤ 1250	–	–	2,00	3,00	4,00	5,00

MATERIAL SEM REVESTIMENTO

As fitas devem estar limpas e livres de defeitos prejudiciais, que devem ser especificados mediante acordo entre o cliente e o fornecedor ao efetuar a solicitação da oferta e o pedido. Normalmente, os produtos laminados a frio apresentam uma leve camada residual de lubrificante admissível, exceto indicação em contrário.

RUGOSIDADE EN 1654

Deve ser objeto de acordo entre o cliente e o fornecedor ao efetuar a solicitação da oferta e ao confirmar o pedido.

ESTADO DA SUPERFÍCIE EN 13599

Os produtos devem estar limpos e livres de defeitos prejudiciais, que devem ser especificados mediante acordo entre o cliente e o fornecedor ao efetuar a solicitação da oferta e o pedido. Os produtos estirados a frio, normalmente, apresentam uma leve película residual de lubrificante admissível, exceto se especificado em contrário. A descoloração é aceitável sempre que não seja prejudicial para a utilização do produto.

REVESTIMENTOS DE ESTANHO

Revestimentos de estanho para fitas e fitas de cobre e ligas de cobre:

Tipo de revestimento	Norma
Eletrolítico	EN 14436
A quente	EN 13148

ELETROLÍTICO EN 14436

TIPOS DE PROCESSO DE ESTANHO ELETROLÍTICOS E TIPOS DE REVESTIMENTO DE ESTANHO OU DE LIGA DE ESTANHO EN 14436

Processo	Descrição
Processo para revestimentos eletrolíticos mates.	Trata-se do acabamento padrão de um banho eletrolítico tradicional.
Processo para revestimentos eletrolíticos brilhantes.	Os revestimentos de aspeto brilhante são obtidos através de banhos que contêm um ou mais agentes de polimento (abrilhantadores) adequados. A sua presença pode tornar-se indesejável em caso de operações posteriores de fusão ou de soldadura. Por outro lado, pode ser vantajosa devido às propriedades de atrito (contactos de baixo atrito ou deslizantes).
Processo para revestimentos eletrolíticos polidos por refluxo.	Os revestimentos polidos por refluxo são obtidos aquecendo um revestimento eletrolítico mate acima do seu ponto de fusão durante alguns segundos e, em seguida, arrefecendo-o. Os revestimentos conservam o seu brilho após o arrefecimento. Na prática, o polimento por refluxo sobre a fita não se utiliza para revestimentos de espessuras superiores a 5 μm (risco de deslocamento), nem para os revestimentos que já são brilhantes.

NOTA – Os revestimentos eletrolíticos de estanho podem ser submetidos a um crescimento espontâneo de filamentos metálicos (efeito combinado de humidade e de tensões mecânicas, por exemplo). Este fenómeno é extremamente indesejável para as aplicações eletrotécnicas (risco de curto-circuito). O risco de que ocorram pode ser reduzido pelo polimento por refluxo, utilizando revestimentos de ligas estanho-chumbo ou aplicando uma subcamada adequada.

TIPOS DE REVESTIMENTOS ELETROLÍTICOS DE ESTANHO E LIGAS DE ESTANHO CONFORME APLICAÇÃO EN 14436

Espessura do revestimento μm		Tipos de revestimentos
mín.	máx.	Sn brilhante (Snb)	Sn mate (Snm)	Sn polido por refluxo (Snf)
	1	As	N/A	As
0,8	1,2	As	N/A	*
1,5	2,5	B	As	B – R
2	4	B – C	R	B – R
3	6	B – C	R	N/A
5		B – C	R – C	N/A

NOTA 1: Aplicações:

N/A: não aplicável

B: melhoria da capacidade para a soldadura

*: redução das forças de atrito

C: resistência à corrosão

R: redução da resistência elétrica num contacto

As: melhoria do aspeto

NOTA 2: Estes valores típicos são fornecidos a título informativo e podem ser substituídos, mediante acordo entre o comprador e o fornecedor.

COMPOSIÇÃO DO ESTANHO E LIGAS DE ESTANHO EN 14436

Tipo de revestimento	Designação do material	Composição em % (fração mássica)
Tipo de revestimento	Designação do material	Sn mín.	Outros, total
Sn brilhante (Snb)	Sn99	99	Restante
Sn mate (Snm) ou Sn polido por refluxo (Snf)	Sn99,50	99,5	Restante

A QUENTE EN 13148

ASPETO EN 13148. ESTANHADO POR IMERSÃO A QUENTE

Espessuras (valores médios) e intervalos de espessuras preferidos para os revestimentos:

Espessura	Intervalo de espessuras		Aplicação
µm	µm
valor médio	desde	até (inclusive)
1,45	0,7	2,2	Prevenção contra a oxidação superficial, aspeto decorativo, diminuição das forças de atrito.
2	1	3	Prevenção contra a oxidação superficial, aspeto decorativo, diminuição das forças de atrito.
3,5	2	5	Proteção contra a corrosão
5	3	7	Aumento da vida útil
7,5	5	10	Ajuda à soldadura
10	7	13	Ajuda à soldadura

O aspeto depende do tipo de arrefecimento da película líquida, do tipo de revestimento e da técnica utilizada para eliminar o excesso de metal fundido. O aspeto da superfície pode ser brilhante ou mate, ou uma combinação de ambos. O aspeto do revestimento não afeta a idoneidade do mesmo. Se existirem requisitos especiais para o aspeto do revestimento, estes devem ser acordados no momento da oferta e/ou do pedido.

Designação			Equivalências internacionais aproximadas
Simbólica	Numérica	EN	EUA	Japão (JIS)	China (GB)
CuNi12Zn24	CW403J	EN 1654/ EN 1652	C75700
CuNi18Zn20	CW409J	EN 1654/ EN 1652
CuNi18Zn27	CW410J	EN 1654/ EN 1652

PARA BANDAS DE PRATA NÍQUEL: METAL NÃO FERROSO

COMPOSIÇÃO E CARACTERÍSTICAS

A fita de níquel-prata é feita de uma liga de cobre – o componente principal – zinco e níquel muito semelhante à prata, mas numa forma económica. Esta combinação de metais não ferrosos proporciona uma elevada resistência à corrosão e ductilidade. As três composições químicas incluídas neste tipo de banda são regidas pelas normas EN 1654 e EN 1652 para bandas de cobre e ligas de cobre. Além disso, a VINCO possui a certificação ISO 9001:2015, que se aplica, neste caso, à comercialização e ao corte de bandas de aço e de metais não ferrosos, garantindo um serviço ótimo a todos os níveis.

A tira de alpaca tem uma densidade de 8,7 kg/dm³, independentemente do formato em que é fornecida. O peso e as dimensões da bobina são calculados de forma independente, tendo em conta o diâmetro interior e exterior, através da calculadora de peso. Por outro lado, na secção de caraterísticas mecânicas, são detalhadas todas as funcionalidades e especificações baseadas na Norma, tendo em conta o estado metalúrgico de cada uma das composições químicas. Neste sentido, analisa-se a resistência à tração, o limite de elasticidade convencional, o alongamento e a dureza HV.

REVESTIMENTOS E TOLERÂNCIAS PARA TIRAS DE ALPACA

Os revestimentos disponíveis na VINCO para o fornecimento de tiras de níquel-prata são electrolíticos (s/EN 14436) ou por imersão a quente (s/EN 13148). Para além dos revestimentos definidos nas normas internacionais, a VINCO oferece uma grande variedade de revestimentos não normalizados: banho de latão, banho de cobre, banho de níquel, outros, galvanoplastia, banho de prata, pré-pintado/lacagem e estanhagem. Além disso, está disponível a opção de revestimento seletivo.

As tolerâncias são as variações que as tiras de níquel-prata podem tolerar em termos de espessura, largura, comprimento e deflexão para cumprir os requisitos estabelecidos. No que diz respeito às tolerâncias de espessura para materiais revestidos, a espessura da tira revestida deve cumprir a combinação adequada de tolerâncias de espessura da tira, juntamente com a gama de espessuras de revestimento em ambos os lados. Todos estes indicadores estão definidos na norma EN 13599 / EN 1654, de modo a que determinadas normas sejam cumpridas. Todos os valores podem ser encontrados na secção de tolerâncias da folha de dados do produto.
