| Clasificación simbólica | Clasificación numérica | Norma Europea (EN) | Propiedades mecánicas y requisitos de dureza | Valores de dureza Rockwell de los aceros para muelles | |
|---|---|---|---|---|---|
| Templado y revenido (+QT) d | Templado y revenido (+QT) | ||||
| Rm N/mm² | HV | HRC | |||
| C60S | 1.1211 | EN 10132:2021 | 1150 – 1750 | 345 – 530 | 35 – 51,5 |
| C67S | 1.1231 | EN 10132:2021 | 1200 – 1900 | 370 – 580 | 38,5 – 54 |
| C75S | 1.1248 | EN 10132:2021 | 1200 – 1900 | 370 – 580 | 38,5 – 54 |
| 51CrV4 | 1.8159 | EN 10132:2021 | 1200 – 1800 | 370 – 550 | 38,5 – 52,5 |
| Clasificación simbólica | Clasificación numérica | Norma Europea (EN) | Composición química | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P máx. | S máx. | Cr | V | Ni | |||
| C60S | 1.1211 | EN 10132-4 | 0,57 – 0,65 | 0,15 – 0,35 | 0,60 – 0,90 | 0,025 | 0,025 | máx. 0,40 | – | máx. 0,40 |
| C67S | 1.1231 | EN 10132-4 | 0,65-0,73 | 0,15 – 0,35 | 0,60 – 0,90 | 0,025 | 0,025 | máx. 0,40 | – | máx. 0,40 |
| C75S | 1.1248 | EN 10132-4 | 0,70-0,80 | 0,15 – 0,35 | 0,60 – 0,90 | 0,025 | 0,025 | máx. 0,40 | – | máx. 0,40 |
| 51CrV4 | 1.8159 | EN 10132-4 | 0,47 – 0,55 | máx. 0,40 | 0,70 – 1,10 | 0,025 | 0,025 | 0,90 – 1,20 | 0,10 – 0,25 | máx. 0,40 |
| Espesor Nominal t | Tolerancias en el espesor s/EN 10140 para anchuras nominales w de | ||||||
|---|---|---|---|---|---|---|---|
| <125 | ≥ 125 Y <600 | ||||||
| > | ≤ | A normal | B fino | C preciso | A normal | B fino | C preciso |
| – | 0,10 | ± 0,008 | ± 0,006 | ± 0,004 | ± 0,010 | ± 0,008 | ± 0,005 |
| 0,10 | 0.15 | ±0,010 | ± 0,008 | ± 0,005 | ± 0,015 | ± 0,012 | ± 0,010 |
| 0,15 | 0,25 | ±0,015 | ± 0,012 | ± 0,008 | ± 0,020 | ± 0,015 | ± 0,010 |
| 0,25 | 0.40 | ± 0,020 | ± 0,015 | ± 0,010 | ± 0,025 | ± 0,020 | ± 0,012 |
| 0,40 | 0,60 | ± 0,025 | ± 0,020 | ± 0,012 | ± 0,030 | ± 0,025 | ± 0,015 |
| 0,60 | 1,00 | ± 0,030 | ± 0,025 | ± 0,015 | ± 0,035 | ± 0,030 | ± 0,020 |
| 1,00 | 1.50 | ± 0,035 | ± 0,030 | ± 0,020 | ± 0,040 | ± 0,035 | ± 0,025 |
| 1,50 | 2.50 | ± 0,045 | ± 0,035 | ± 0,025 | ± 0,050 | ± 0,040 | ± 0,030 |
| 2,50 | 4.00 | ± 0,050 | ± 0,040 | ± 0,030 | ± 0,060 | ± 0,050 | ± 0,035 |
| 4,00 | 6.00 | ± 0,060 | ± 0,050 | ± 0,035 | ± 0,070 | ± 0,055 | ± 0,040 |
Dimensiones en mm.
| Tolerancias en anchura para flejes con bordes cizallados | Tolerancias de corte stándar para VINCO 1) | Tolerancias en anchura para anchuras nominales según Norma EN 10140 de:: | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor nominal t | 3-15 | 15-50 | 50-150 | >150 | <125 | ≥ 125 and <250 | ≥250 and <600 | ||||
| >= | < | A | B | A | B | A | B | ||||
| 0,1 | 0,4 | ± 0,075 2) | ± 0,075 2) | ± 0,075 2) | ± 0,10 2) | ± 0,15 | ± 0,10 | ± 0,20 | ± 0,13 | ± 0,25 | ± 0,18 |
| 0,4 | 0,7 | ± 0,085 | ± 0,09 | ± 0,10 | ± 0,12 | ± 0,15 | ± 0,10 | ± 0,20 | ± 0,13 | ± 0,25 | ± 0,18 |
| 0,7 | 1,0 | ± 0,085 3) | ± 0,09 3) | ± 0,10 3) | ± 0,12 3) | ± 0,20 | ± 0,13 | ± 0,25 | ± 0,18 | ± 0,30 | ± 0,20 |
| 1,0 | 1,5 | ± 0,10 4) | ± 0,10 4) | ± 0,10 4) | ± 0,15 4) | ± 0,20 | ± 0,13 | ± 0,25 | ± 0,18 | ± 0,30 | ± 0,20 |
| 1,5 | 2,5 | on request | ± 0,13 5) | ± 0,15 5) | ± 0,16 5) | ± 0,25 | ± 0,18 | ± 0,30 | ± 0,20 | ± 0,35 | ± 0,20 |
| 2,5 | 2,6 | on request | on request | ± 0,16 | ± 0,175 | ± 0,25 | ± 0,18 | ± 0,30 | ± 0,20 | ± 0,35 | ± 0,25 |
| 2,6 | 4,1 | on request | on request | ± 0,16 | ± 0,175 | ± 0,30 | ± 0,20 | ± 0,35 | ± 0,25 | ± 0,40 | ± 0,30 |
| 4,1 | 6,1 | on request | on request | ± 0,16 | ± 0,175 | ± 0,35 | ± 0,25 | ± 0,40 | ± 0,30 | ± 0,45 | ± 0,35 |
Dimensiones en mm.
1) Otras tolerancias dimensionales más restringidas bajo acuerdo comercial.
2) Incluido el valor t= 0,4
3) Incluido el valor t= 1
4) Incluido el valor t= 1,5
5) Incluido el valor t= 2,5
| Tolerancias en longitud | Tolerancias más restringidas factibles bajo acuerdo comercial | Tolerancia positiva respecto a la longitud nominal según Norma EN 10140 para la | |
|---|---|---|---|
| Longitud nominal L | Clase A | Clase B | |
| L ≤ 1000 | + 2 | + 10 | + 6 |
| 1000 < L ≤ 2500 | +0,002L | + 0,01 L | + 6 |
| L > 2500 | +0,002L | + 0,01 L | + 0,003 L |
Dimensiones en mm.
| Anchura nominal (w) | Tolerancias en el curvado de bordes más restringidas factibles bajo acuerdo comercial | Tolerancias según Norma EN 10140 en el curvado de bordes | ||
|---|---|---|---|---|
| Desviación máxima 1000 mm | ||||
| Espesor (t) | Clase A (Normal) (desviación máxima) | Clase B (FS) (Reducida) (desviación máxima) | ||
| t ≤ 1,20 mm | t > 1,20 mm | |||
| 3 ≤ W < 6 | 2,50 | 4,00 | – | – |
| 6 < W ≤ 10 | 2,00 | 3,00 | – | – |
| 10 < W ≤ 20 | 1,00 | 1,50 | 5,00 | 2,00 |
| 20 < W < 25 | 1,00 | 1,50 | 5,00 | 2,00 |
| 25 ≤ W < 40 | 1,00 | 1,50 | 3,50 | 1,50 |
| 40 ≤ W < 125 | 1,00 | 1,50 | 2,50 | 1,25 |
| 125 ≤ W ≤ 350 | 1,00 | 1,50 | 2,00 | 1,00 |
| 350 < W < 600 | – | – | 2,00 | 1,00 |
Dimensiones en mm. / El valor absoluto de la tolerancia se puede dividir dentro de dicho rango.
| Acabado | Descripción | Rugosidad |
|---|---|---|
| Óxido gris/azul | No pulido | Ra ≤ 0,6 um Los requisitos relativos a la rugosidad pueden ser acordados en el momento de solicitud de la oferta de pedido. |
| Templado brillante | No pulido | |
| Pulido | Obtenido por un amolado fino, un cepillado abrasivo u otros procedimientos. | |
| Pulido y coloreado | De color azul o amarillo debido a la oxidación por el tratamiento térmico. |
| Clasificación simbólica | Clasificación numérica | Norma Europea (EN) | Equivalencias internacionales aproximadas | |||||
|---|---|---|---|---|---|---|---|---|
| EEUU (AISI) | Japón (JIS) | China (GB) | ||||||
| C60S | 1.1211 | EN 10132-4:2000 | ||||||
| C67S | 1.1231 | EN 10132-4:2000 | 1065 | A682/684 | S65C-CSP | G4802 | 70 | GB/T 1222 |
| C75S | 1.1248 | EN 10132-4:2000 | 1074 | A682/684 | – | – | – | – |
| 51CrV4 | 1.8159 | EN 10132-4:2000 | 6150 | A505/506 | SUP 10 | G4802 | 50CrVA | GB/T 1222 |
En VINCO estamos especializados en el suministro de flejes de acero templado martensítico de alta calidad. Este tipo de flejes se caracterizan por contar con una elevada dureza y una buena resistencia a la corrosión. El proceso de templado martensítico se produce cuando el acero se somete a una temperatura entre 800ºC y 1000ºC para después enfriar el fleje de forma controlada en agua, aceite o aire reforzado.
En nuestro catálogo encontrarás diferentes composiciones químicas de flejes de acero templado martensítico no aleados y una aleación de cromo-vanadio. Todas ellas se rigen bajo la Norma EN 10132.
Las opciones de suministro para los flejes de acero templado martensítico que tenemos disponibles se ajustan a las necesidades de nuestros clientes:

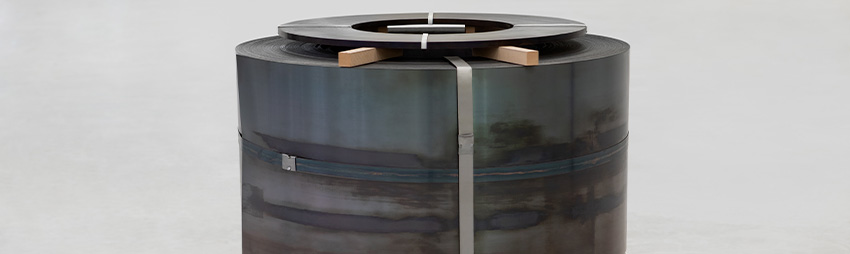

En cuanto a las posibilidades de embalaje, desde VINCO te ofrecemos el envío de fleje en galleta o rollo con flejado por disposición -radial o perimetral-, o por material -de plástico o metálico-. Además también disponemos de formato encarretado que puede ser con madera o sobre núcleo de cartón, y formato paletizado con pallet cuadrado, redondo, a medida o europallet para facilitar el transporte del producto. Por supuesto, todos nuestros envíos incluyen un elemento de protección del material para que llegue en perfectas condiciones.
Los acabados para este tipo de fleje de acero templado se rigen bajo la Norma EN 10132-4:2000 que aplica a los flejes laminados en frío para tratamiento térmico y son los siguientes:
Elige el acabado que mejor se adapte a tus necesidades y ponte en contacto con nosotros si tienes cualquier consulta o necesitas información adicional a través del teléfono (+34) 94 412 33 99 o en la dirección de email info@vinco.es.
En lo que se refiere a tolerancias para el fleje de acero templado martensítico, consulta el apartado en la ficha de producto y accede a todas las métricas detalladas según el espesor, la longitud y la anchura nominal.
